用途：
本系列產品是一種機電轉換裝置，在直流12V/24V的電液比例控制系統中與比例控制放大器配套使用，共同作用于HAWE 型負載敏感比例多路閥。在額定行程及額定電流范圍內，其輸出力及位移與輸入電流成比例，輸出力在額定行程內恒定不變，輸入電流在額定范圍內的無級調節，可實現液壓系統執行機構在額定范圍內的無級調速、換向和遠程控制。
主要技術參數
型號 | DP2539-3-A DT | |
額定電壓 (V) | 24V | 12V |
適用環境溫度 (℃) | -30~+60 | |
有效行程 (mm) | 1 | |
全行程 (mm) | >1.1 | |
建議使用行程范圍 (mm) | 0.2~0.8 | |
額定吸力 (N) | 15 | |
力滯環 (%) | ≤8 | |
電流滯環 (%) | ≤8 | |
額定電流 (A) | 0.58 | 1.16 |
*大電流 (A) | 0.85 | 1.7 |
額定電阻20℃ (Ω) | 28 | 7 |
額定功率 (W) | 9.4 | 9.4 |
*大功率 (W) | 20.6 | 20.6 |
防護等級 | IP67 | |

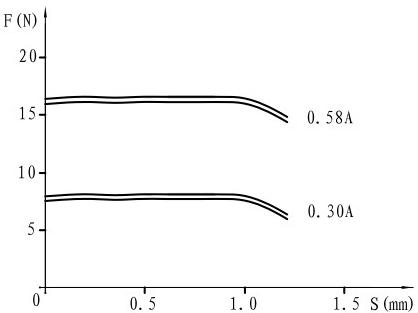

穩態行程-力特性曲線
24V 示例

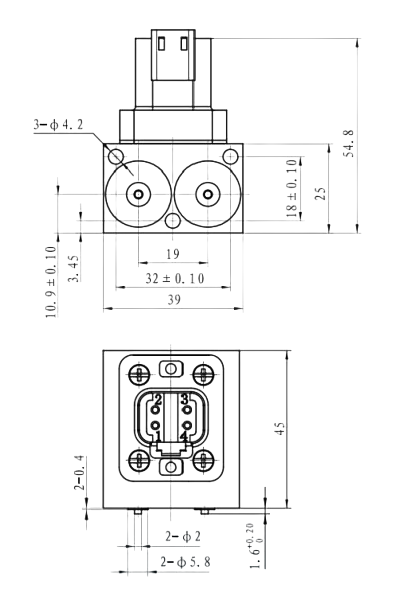

外形及安裝尺寸
使用注意事項
● 電磁鐵插座標準：DT04-4P。
● 電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免非正常情況下，燒毀電磁鐵及您的電控元件。
● 液壓系統工作介質為礦物油，磷酸脂油。
● 電磁鐵為連續工作制。
樣本說明
● 對超出本樣本要求的應用場合，請?jiān)儐柋竟尽?/p>
● 特性曲線僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
